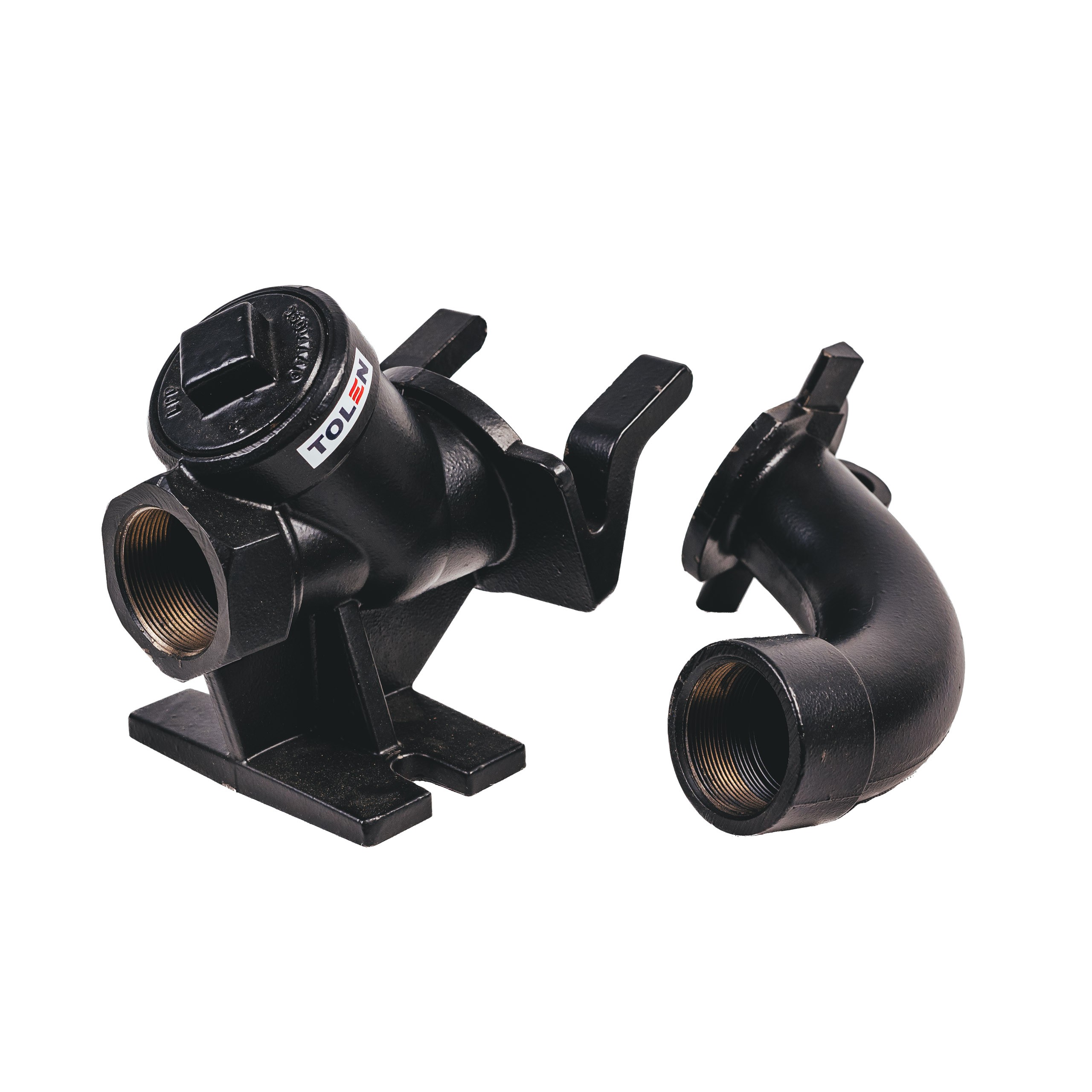

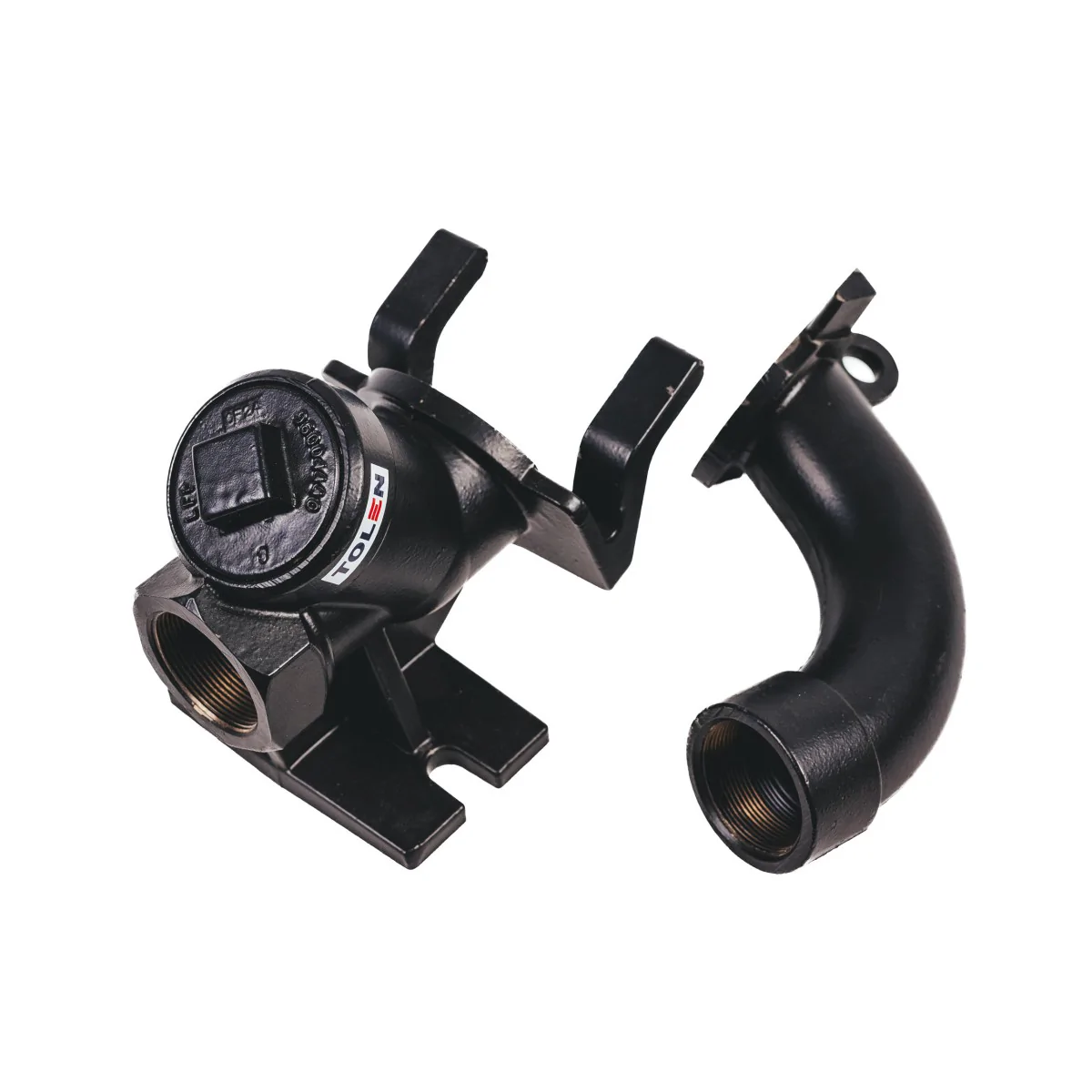

Zawiesie hakowe z kulowym zaworem zwrotnym DN 50

Zestaw sprzęgający LFP DN 50

Zestaw sprzęgający umożliwia szybki i prosty montaż oraz demontaż pompy razem z podłączoną do niej armaturą.

Dzięki zastosowanej konstrukcji urządzenie pozwala opuszczać pompę z poziomu terenu, a następnie automatycznie podłączyć ją do układu tłocznego przepompowni. Podnoszenie pompy wraz z pionem tłocznym za pomocą łańcucha powoduje jej automatyczne odłączenie, co znacznie ułatwia czyszczenie oraz wykonywanie przeglądów.

Uszczelnienie układu

Specjalnie wyprofilowana uszczelka pomiędzy korpusem a łącznikiem gwarantuje pełną szczelność oraz stabilną pracę układu sprzęgającego.

Wykonanie materiałowe

• korpus żeliwny
• uszczelka NBR

Budowa i działanie zestawu

Zestaw sprzęgający składa się z korpusu zintegrowanego z kulowym zaworem zwrotnym, który uniemożliwia cofanie się wody podczas odłączania pompy. Korpus montowany jest na stałe we wnętrzu zbiornika przepompowni. Drugi element, czyli łącznik, służy do połączenia pompy z pionem tłocznym. Wraz z armaturą tworzy on element ruchomy, który można swobodnie podnosić i opuszczać w celu obsługi serwisowej.

Zawiesie hakowe z zaworem zwrotnym

Zawiesie hakowe wyposażone w kulowy zawór zwrotny przeznaczone jest do montażu pomp wyposażonych w króciec pionowy o średnicy 2". Ułatwia precyzyjne prowadzenie pompy oraz jej pewne osadzenie na korpusie sprzęgającym.
