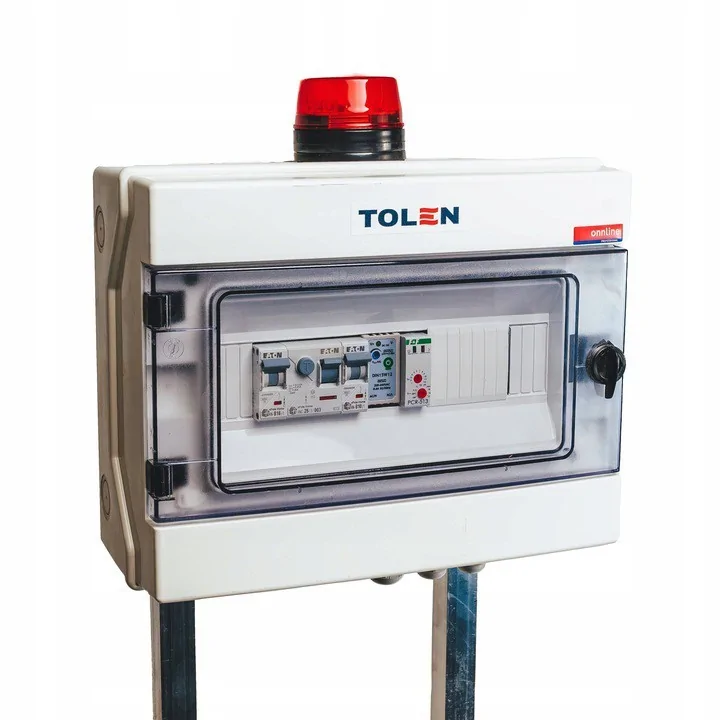

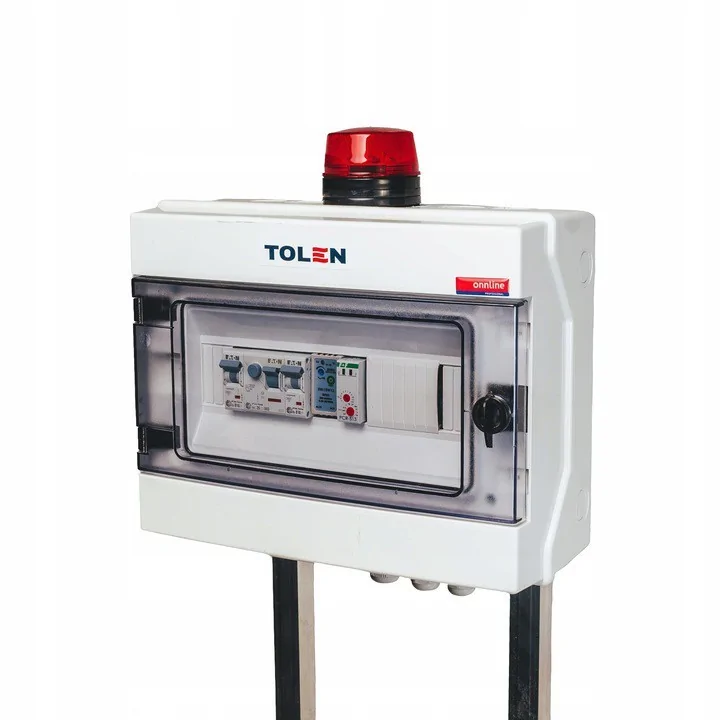

Szafa sterownicza PP2 kompleksowo realizuje sterowanie jednopompową przepompownią wody lub ścieków. Sterowanie pompy odbywa się poprzez pływak wyłącz pompę / załącz pompę. Dodatkowo przekroczenie poziomu przez dłużej niż 30 sekund powoduje uruchomienie sygnalizatora optyczno-dźwiękowego. Alarm dźwiękowy standardowo ustawiony jest na wyłączenie po 15 minutach, natomiast optyczny sygnalizuje awarię do momentu jej usunięcia. Obudowa szafy umożliwia stosowanie jej na zewnątrz bez obawy przed deszczem, śniegiem czy zapyleniem

Realizuje następujące funkcje

✔️ Zabezpieczenie pompy przed: zwarciem, przeciążeniem, suchobiegiem,

✔️ Sterowanie pracy pompy w oparciu o pływak: wyłącz pompę / załącz pompę,

✔️ Sterowanie systemem alarmowym (optyczno-dźwiękowym) za pomocą pływaka alarmowego,

Opis działania szafy sterowniczej

Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie  maksymalny dozwolony poziom, a następnie wyłączona kiedy poziom ścieków/wody opadnie do minimalnego poziomu.

W przypadku kiedy maksymalny poziom jest przekroczony dłużej niż 30 sekund to włączony zostanie alarm optyczno-dźwiękowy (w przypadku sprawnej pompy poziom nie powinien utrzymać się dłużej niż kilka sekund).

Alarm wyłączy się samoczynnie po obniżeniu się poziomu ścieków/wody poniżej maksymalnego poziomu

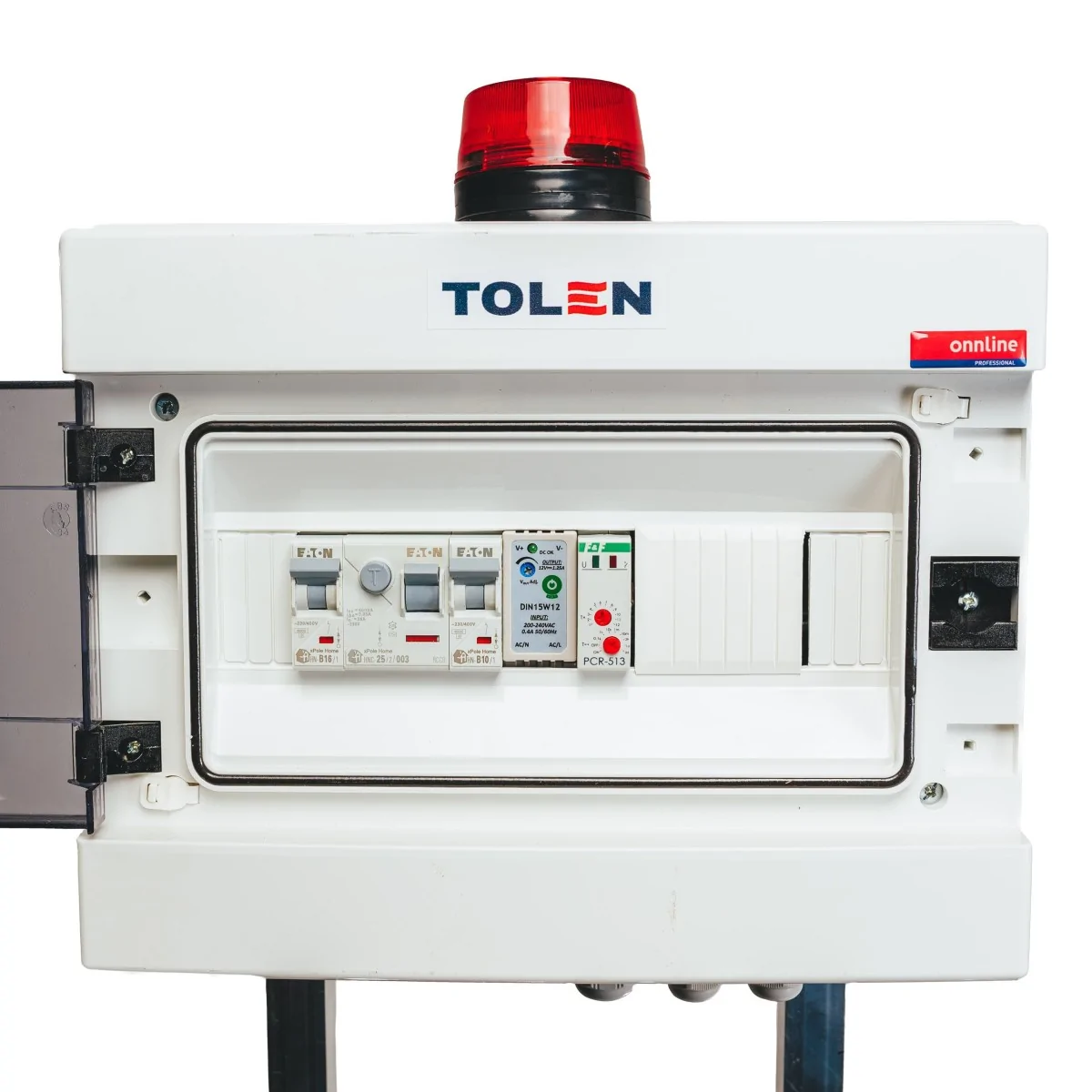

⚙️ Wyposażenie szafy:

1. Obudowa z tworzywa IP65,
2. Wyłącznik Nadprądowy Eaton B16
3. Wyłącznik Nadprądowy Eaton B10
4. Wyłącznik różnicowoprądowy HNC-25/2/003
5. zasilacz POS na szynę 15W 12V DC 1,25A DIN15W12
6. Przekaźnik czasowy PCR-514

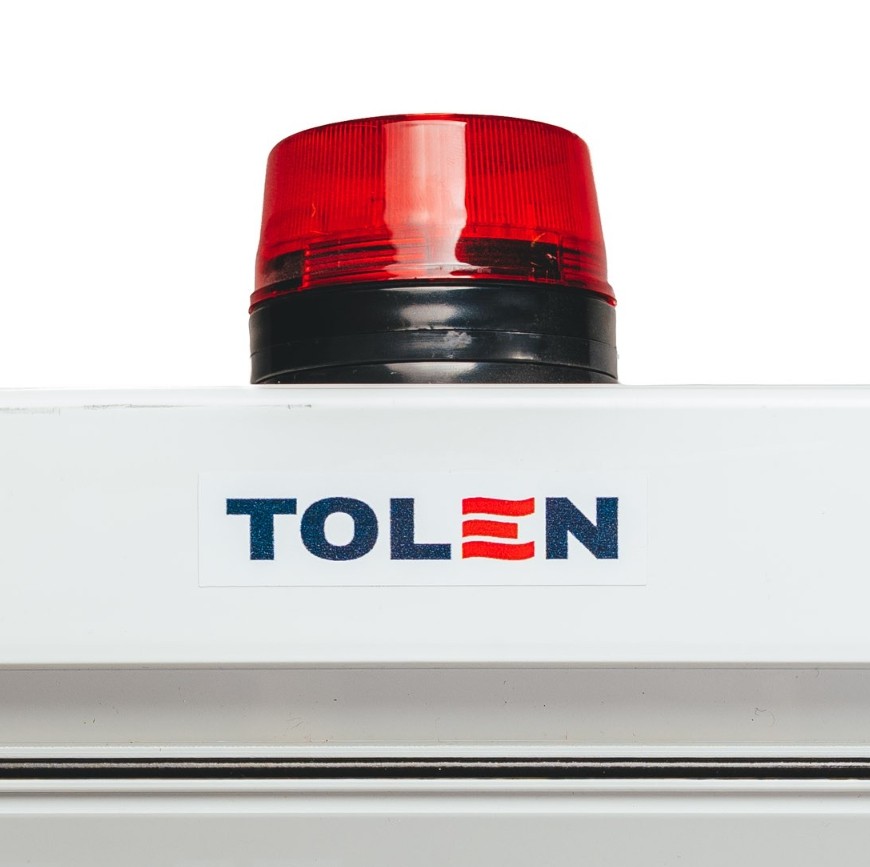

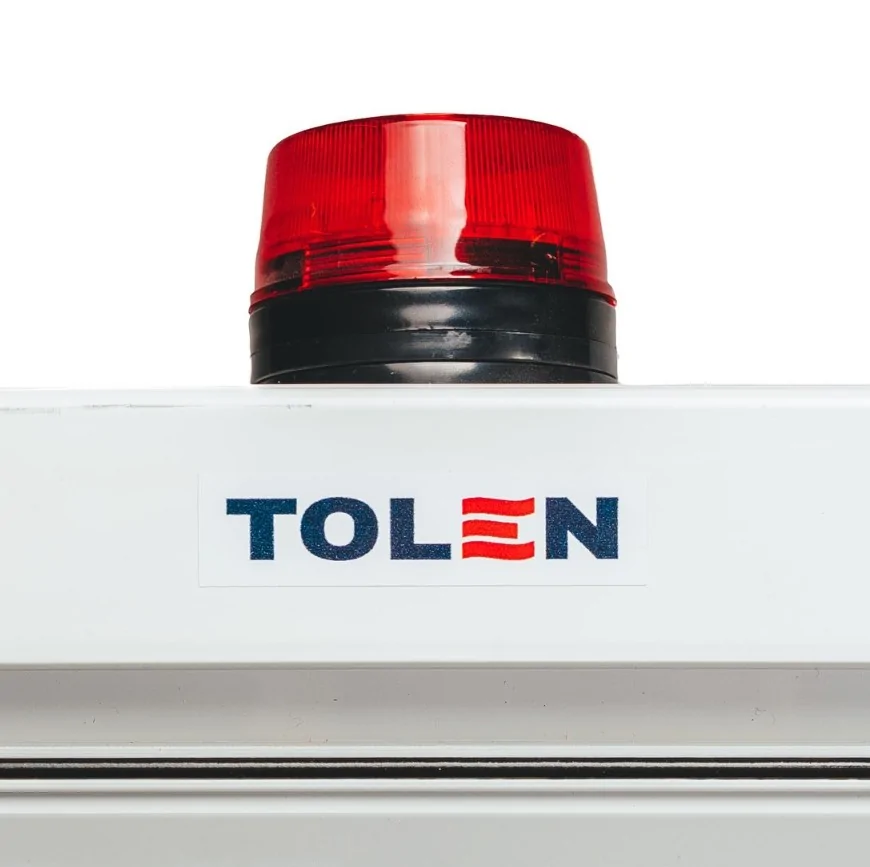

7. Sygnalizator optyczny
8. Sygnalizator dźwiękowy



⚙️ Dane techniczne:

1. • Zasilanie: 230V.
   • Przekrój przewodów zasilania: do 4 mm2.
   • Przekrój przewodów pompy: do 2,5 mm2.
   • Przekrój przewodów sygnałowych: do 2,5 mm2.
   • Stopień ochrony obudowy: IP65.
   • Natężenie pompy: maksymalnie 9A

Do szafki dołączamy dokumentację która zawiera między innymi:

1. • instrukcję montażu i obsługi szafy sterowniczej,
   • schemat elektryczny

Istnieje możliwość modyfikacji, szafki sterowniczej na indywidualne potrzeby klienta, np:

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury.
