PRZEPOMPOWNIA CIŚNIENIOWA PC2 TOLEN Z POMPĄ INWAP ORKA-N WRAZ Z ALARMEM

Oferujemy Państwu kompletną przepompownię PC2 Tolen z  renomowaną pompą Inwap Orka-N, która przeznaczona jest do pompowania ścieków nieoczyszczonych  (surowych)-  socjalno-bytowych, wyposażoną w wieszakowe szybko złącze oraz własną skrzynkę z zabezpieczeniami prądowymi wraz z systemem alarmowym (optyczno-dźwiękowym).

Przepompownie dedykowane systemom kanalizacji ciśnieniowej to struktury budowlane, które służą do przesyłania cieczy, takich jak ścieki , na duże odległości oraz do terenów położonych na wyższych poziomach. Gdzie budowa tradycyjnej kanalizacji grawitacyjnej byłaby nieopłacalna z powodu wysokich kosztów i potrzeby głębokich wykopów, systemy ciśnieniowe są idealnym rozwiązaniem, zapewniającym efektywne i ekonomiczne odprowadzanie nieczystości.

W każdym systemie kanalizacji ciśnieniowej znajdują się przepompownie. Ścieki z jednego lub wielu budynków spływają do nich grawitacyjnie, a następnie są pompowane przez przewody ciśnieniowe bezpośrednio do kanalizacji grawitacyjnej lub do oczyszczalni ścieków.

To efektywne rozwiązanie, które umożliwia skuteczne przemieszczanie ścieków w ramach kompleksowych systemów kanalizacyjnych.

▶️ Przepompownie są montowane i serwisowane przez naszą firmę.

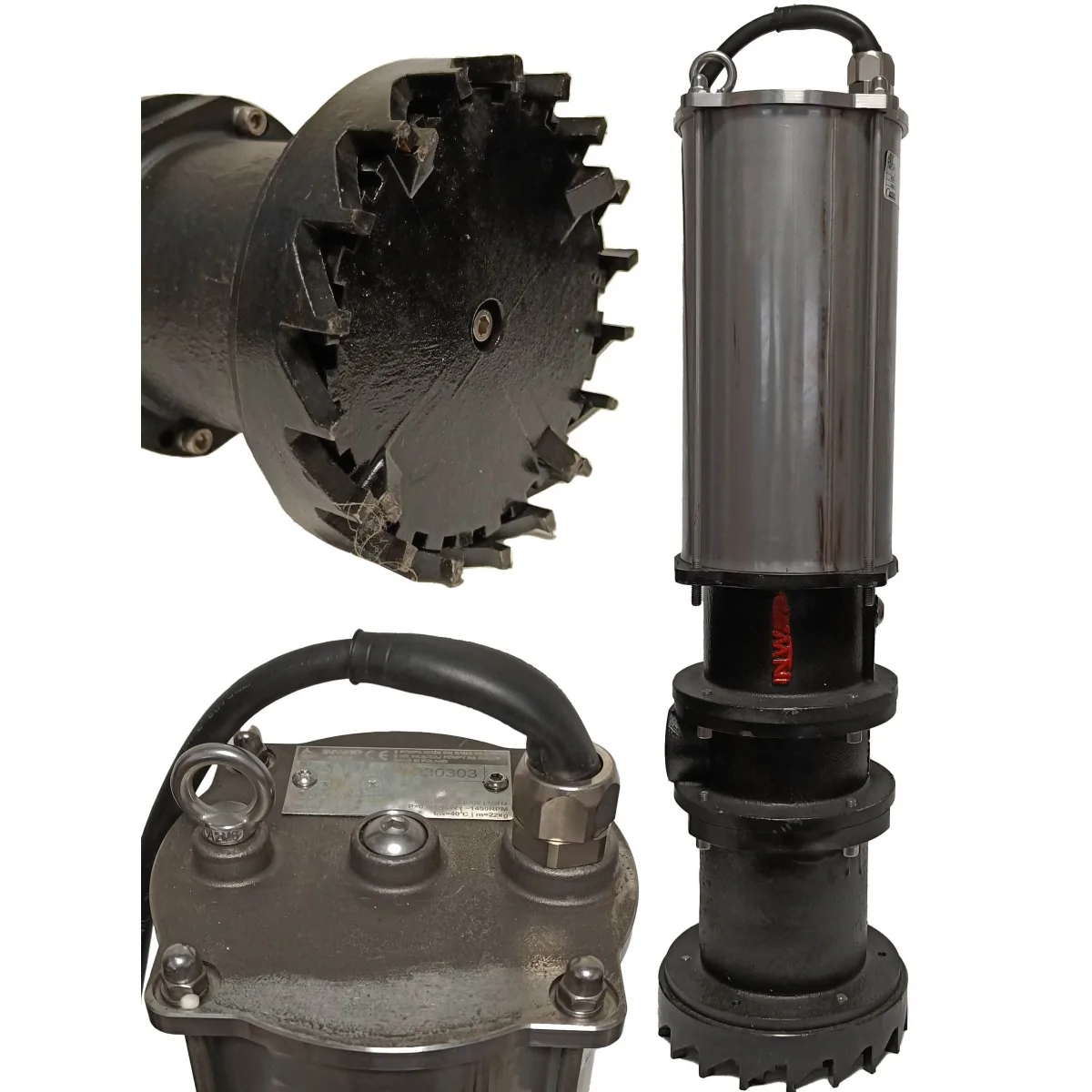

Pompy ORKA to nowoczesne pompy wirowo-wyporowe, wyposażone w jednołopatkowe wirniki ze stali nierdzewnej oraz kieszeniowe statory wykonane ze specjalnej mieszanki gumowej.

Zastosowane materiały zapewniają odporność na substancje chemiczne i oleje obecne w ściekach komunalnych. Hydraulika pomp umożliwia osiąganie ciśnienia od 0,6 do 1,0 MPa oraz wydajności w zakresie 3000–6000 l/h przy zastosowaniu silników o mocy 800 W i 1500 W.

⚙️ Dane techniczne:

• Przyłącze: 5/4"
• Maksymalny przepływ (Q_max): 0,9 l/s
• Maksymalne ciśnienie (P_max): 1,0 MPa (dla silnika 800 W, 1450 obr./min)
• Długość kabla: 10 m
• Prąd znamionowy: 7,2 A
• Napięcie zasilania: 400 V
• Klasa szczelności: IP68
• Maksymalne zanurzenie: 30 m
• Maksymalny czas pracy ciągłej: 12 h

→ Aby poznać specyfikację techniczną, zobacz kartę produktu w naszym sklepie.

✅  Zawiesie hakowe z kulowym zaworem zwrotnym.

Montowany na specjalnej belce ze stali nierdzewnej wewnątrz zbiornika które w sposób radykalny przyczynia się do skrócenia czasu demontażu pompy w przypadku jej serwisowania lub przeglądu technicznego (kulowy zawór zwrotny zapobiega cofaniu się wody z instalacji podczas demontażu pompy).

✅  Skrzynka sterownicza

Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie  maksymalny dozwolony poziom, a następnie wyłączona kiedy poziom ścieków/wody opadnie do minimalnego poziomu.

W przypadku kiedy maksymalny poziom jest przekroczony dłużej niż 30 sekund to włączony zostanie alarm optyczno-dźwiękowy (w przypadku sprawnej pompy poziom nie powinien utrzymać się dłużej niż kilka sekund).

Alarm wyłączy się samoczynnie po obniżeniu się poziomu ścieków/wody poniżej maksymalnego poziomu

⚙️ Dane techniczne:

• Zasilanie: 230V.
• Przekrój przewodów zasilania: do 4 mm2.
• Przekrój przewodów pompy: do 2,5 mm2.
• Przekrój przewodów sygnałowych: do 2,5 mm2.
• Stopień ochrony obudowy: IP65.
• Natężenie pompy: maksymalnie 9A

Zbiornik przepompowni wykonany jest z polietylenu PEHD metodą rotomoldingu czyli jest bezszwowy co daje szczelność i pewność, że przepompownia będzie działała bezawaryjnie. Cechami jakie wyróżniają ten zbiornik są mocne ożebrowanie pierścieniami poziomymi, wypukła dennica która zapobiega osiadaniu nieczystości na dnie zbiornika oraz solidna pokrywa zabezpieczana przed otwarciem specjalnymi śrubami.

⚠️CENA DOTYCZY KOMPLETNEJ PRZEPOMPOWNI ŚCIEKÓW Z  POMPĄ  WRAZ Z ALARMEM

SPECYFIKACJA:

✅ Marka: TOLEN

⚙️DANE TECHNICZNE ZBIORNIKA:

• Oznaczenie: ZP 1000/2100
• Średnica trzonu wznoszącego: Ø1000
• Wysokość montażowa [mm]: Min 1880 Max 2100
• Pojemność użytkowa [dm³]: 1065
• Średnica otworu montażowego: Ø600

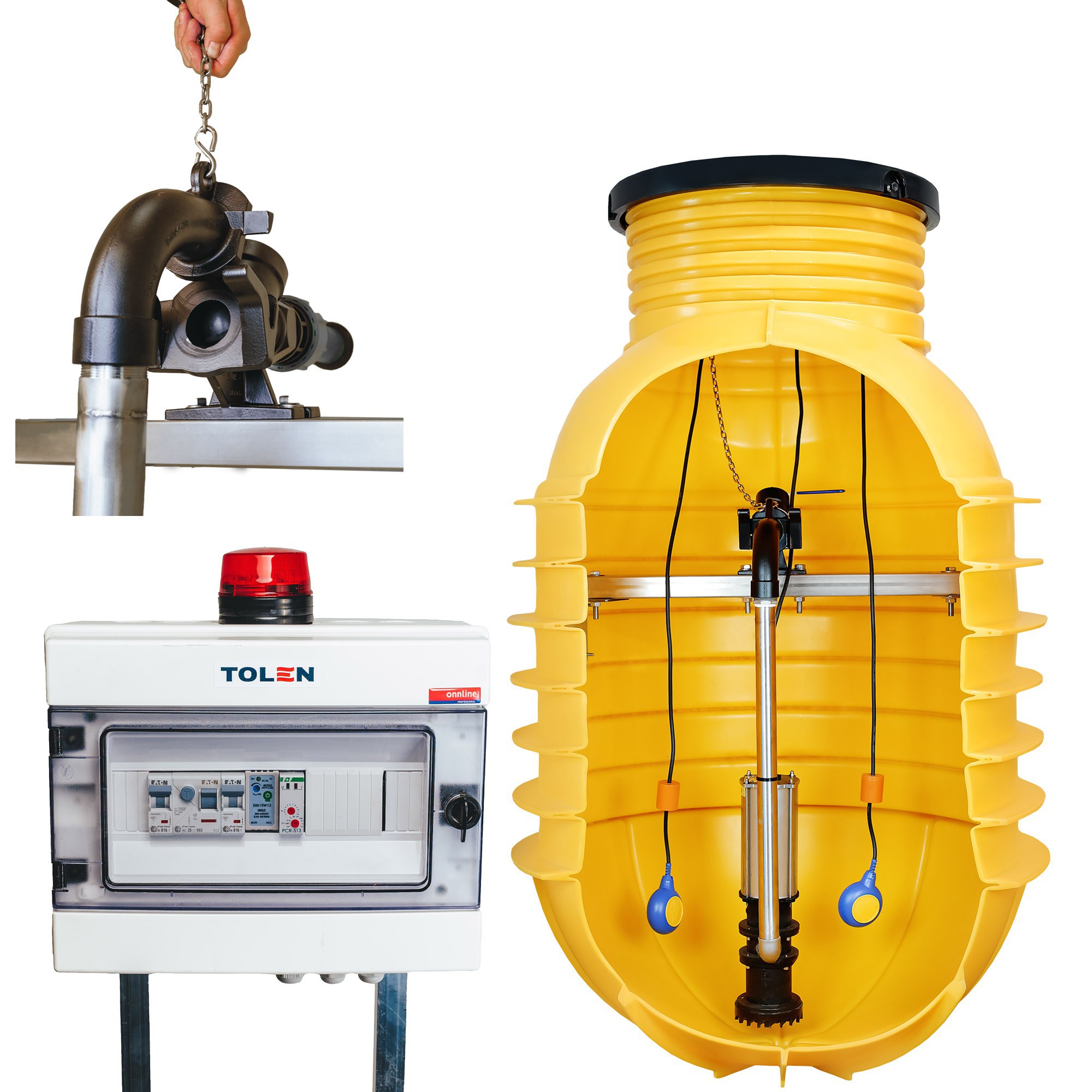

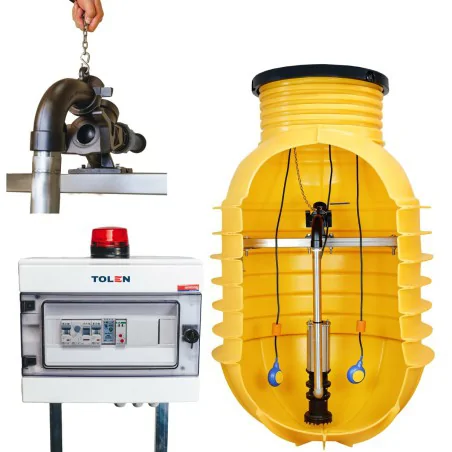

W ZESTAWIE:

• Zbiornik Przepompowni Tolen
• Pompa ORKA-N 230V
• Rura PE DN32
• Złącze hakowe wykonane z żeliwa 6/4"
• Uszczelka wylotowa fi 32
• Uszczelka FI 160 in situ
• Belka montażowa z uchwytami ze stali nierdzewnej
• Szafa sterownicza z alarmem optyczno-dźwiękowym
• Zawór kulowy odcinający
• Dekiel
• Rura ze stali kwasoodpornej DN32
• Pływakowy wyłącznik alarmu

✅ Przepompownia posiadamy w 3 wariantach wielkościowych.  Zapraszamy do zapoznania się z innymi ofertami naszych urządzeń

• Przepompownia o wysokości 210 cm i pojemności 1065 litrów.
• Przepompownia o wysokości 260 cm i pojemności 1480 litrów.
• Przepompownia o wysokości 310 cm i pojemności 1890 litrów.

✅ Jak prawidłowo dobrać wielkość przepompowni?

Dobierając odpowiednią wielkość przepompowni ścieków, istotne jest uwzględnienie kilku kluczowych parametrów, aby zapewnić efektywną pracę oraz możliwość pomieszczenia niezbędnego osprzętu, w tym pompy. Poniżej przedstawiamy opis, uwzględniający wymienione kryteria:

Przepompownia ścieków została starannie zaprojektowana, aby sprostać różnorodnym wymaganiom użytkowników. Wymiar A na obrazku wskazuje, że wlot nieczystości musi być umieszczony na poziomie minimum 100 cm od podstawy dna zbiornika. Ten parametr jest kluczowy, aby umożliwić bezproblemowe umieszczenie osprzętu, w tym efektywnej pompy, w przestrzeni przepompowni.

W zależności od głębokości, na jakiej idą rury w ziemi, należy zmieścić się z wysokością przepompowni w wymiarze B na obrazku.

Najmniejsza wysokość przepompowni wynosi 210 cm, co zapewnia wystarczającą przestrzeń dla osprzętu i umożliwia efektywne funkcjonowanie. Najwyższa jaką możemy zastosować będzie mieć 310 cm.  Dodatkowo, istnieje możliwość regulacji nadstawki, co pozwala dostosować jej wysokość do konkretnego terenu. Dzięki tej funkcji można z łatwością zrównać górę przepompowni z otoczeniem, co przyczynia się do estetycznego i ergonomicznego dostosowania konstrukcji do otoczenia.
