PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW KINGSPAN BIOAIR 1 Z ZINTEGROWANĄ PRZEPOMPOWNIĄ 4 OS. STUDNIA CHŁONNA

Kingspan BioAir 1 ze zintegrowaną przepompownią jest przeznaczony dla obiektów mieszkalnych, zamieszkałych przez maksymalnie 4 osoby. Oczyszczalnia została zaprojektowana z myślą o efektywnym oczyszczaniu ścieków surowych do wyjątkowo wysokiego standardu jakościowego. Osiąga ona redukcję BZT5 na poziomie aż 97,5%.

Konstrukcja BioAir® od Kingspan Klargester jest niezawodna, co jest w dużej mierze wynikiem jej prostoty. Zdecydowano się tutaj na pominięcie elementów takich jak timer czy elektrozawór, które mogą stanowić potencjalne źródła awarii.

Brak tych komponentów sprawia, że obsługa i konserwacja oczyszczalni są znacznie prostsze i mniej kosztowne.

Jest to urządzenie elastyczne, umożliwiające montaż nawet na głębokości 150 cm od poziomu rury dolotowej.

⚠️ Oczyszczalnia zgodna z normą: EN:12566-3: 2005+A2:2013.

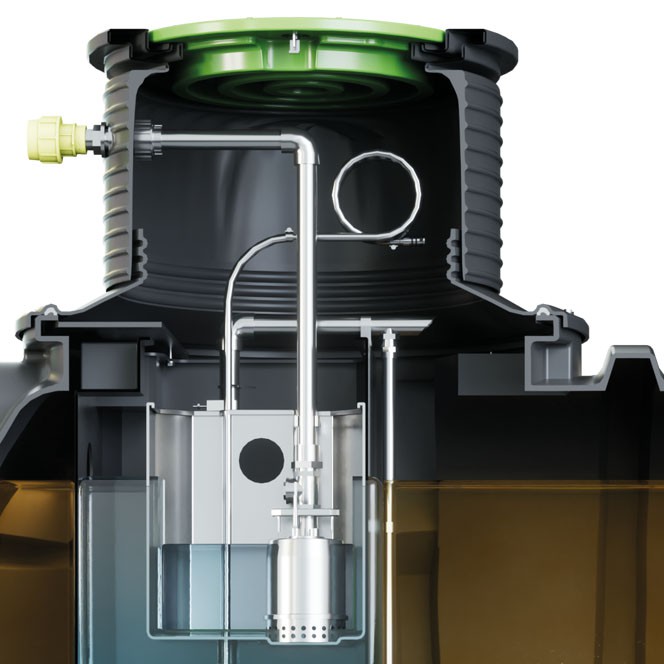

Przepompownia w oczyszczalni BioAir IPS jest zamontowana w środku zbiornika. Upraszcza to montaż oczyszczalni. Przez to że nie musimy montować osobnego urządzenia. Upraszcza montaż i obniża koszty. Zastosowana pompa Grundfos KP-250 wykonana jest z kwasówki co gwarantuje długą i niezawodną pracę

Oczyszczalnia cechuje się estetycznym wykonaniem, z pojedynczym, zamykanym na klucz włazem klasy A15. Umiejscowienie pompy powietrza pod deklem oczyszczalni, powoduje brak konieczności montażu zewnętrznych skrzynek i tym samym zwiększa estetykę po instalacji.

Właz do oczyszczalni ma szerokość aż 60cm, co umożliwia bezproblemowy dostęp w przypadku czynności serwisowych - możliwość zdjęcia i wyczyszczenia lub wymiany dyfuzorów, bez opróżniania oczyszczalni.

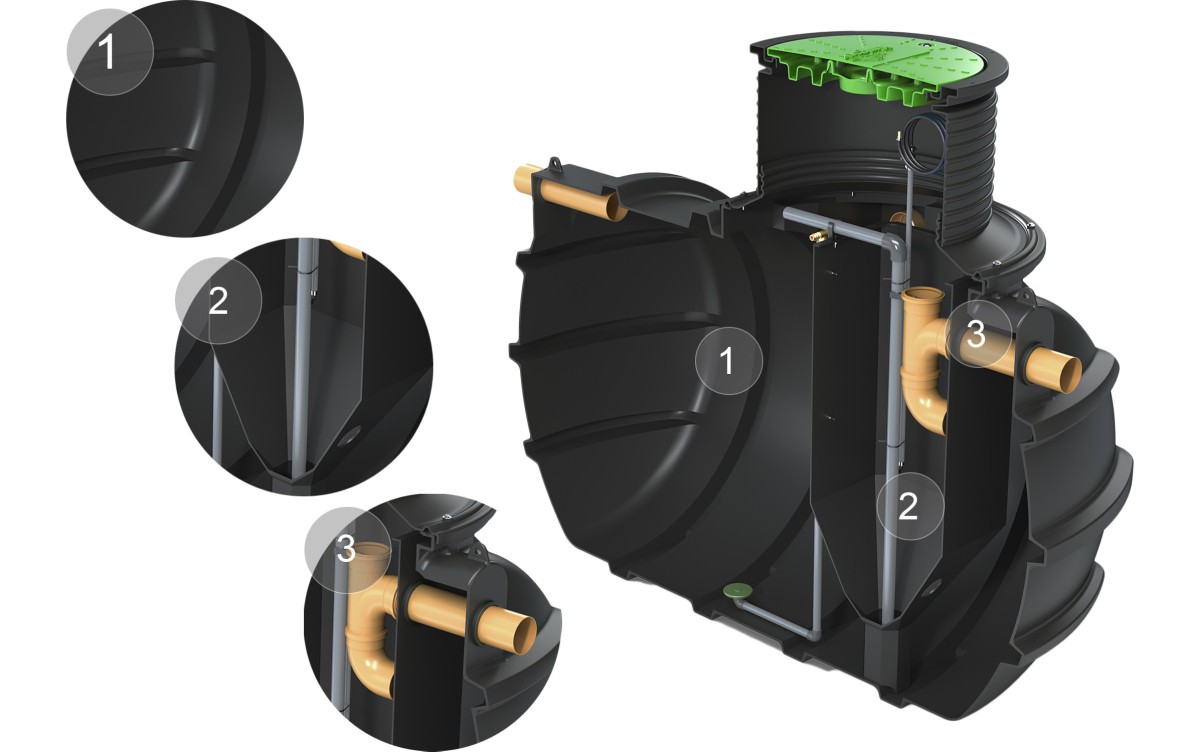

1. Komora główna.

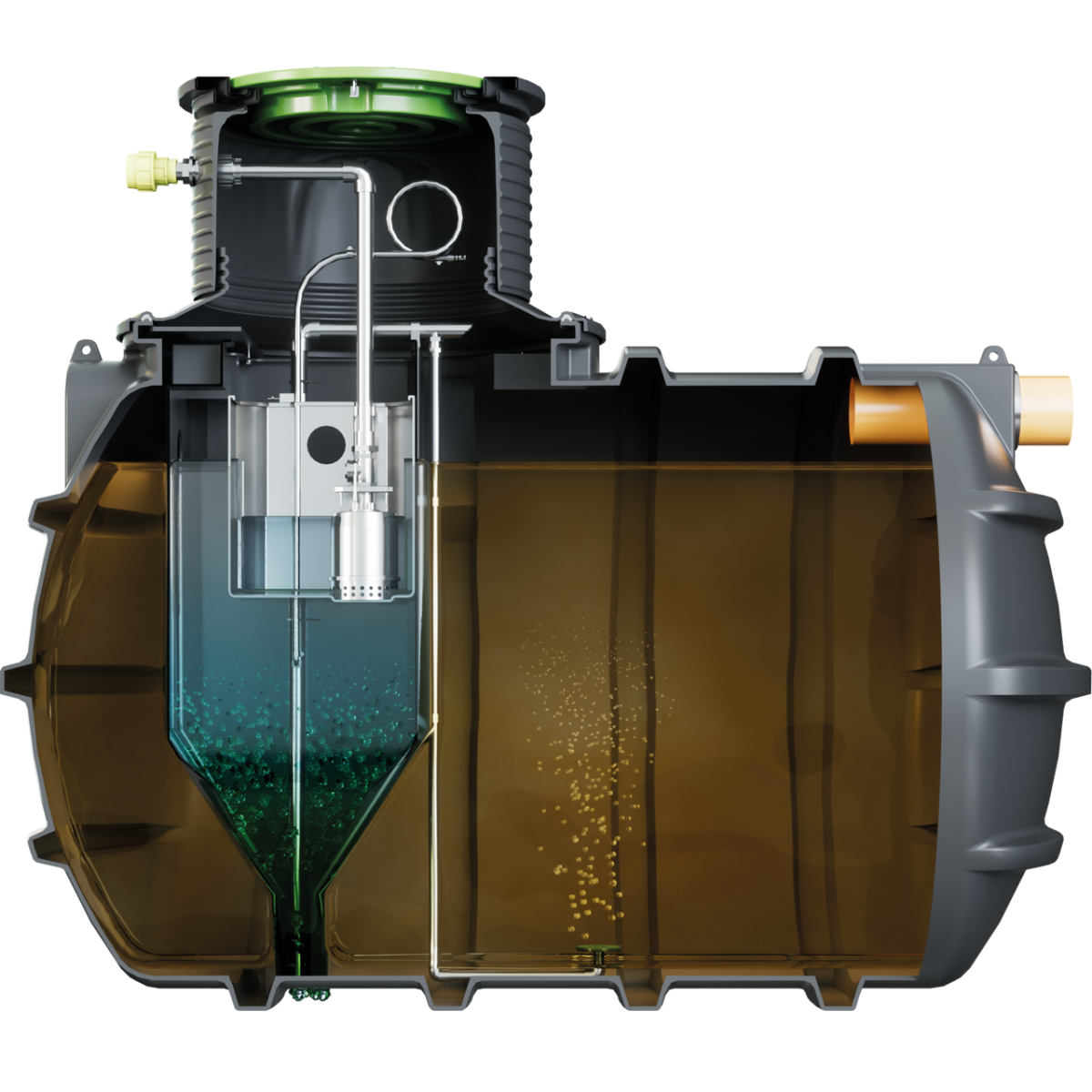

   Dopływające do zbiornika ścieki surowe poddawane są intensywnemu napowietrzaniu. Dzięki temu procesowi aktywowane są bakterie tlenowe, które tworzą osad czynny oczyszczający biologiczne ścieki.

2. Grawitacyjny przepływ.

   Ciecz posiadająca zawieszone cząstki osadu czynnego przepływa grawitacyjnie do komory klarowania.

3. Komora klarowania.

   Osad czynny jest cięższy od wody, dlatego opada na dno. Stąd jest stale recyrkulowany do komory głównej. Ścieki oczyszczone wpływają grawitacyjnie do ostatniej komory, w której jest umiejscowiona pompa mamutowa do zawracania osadu.

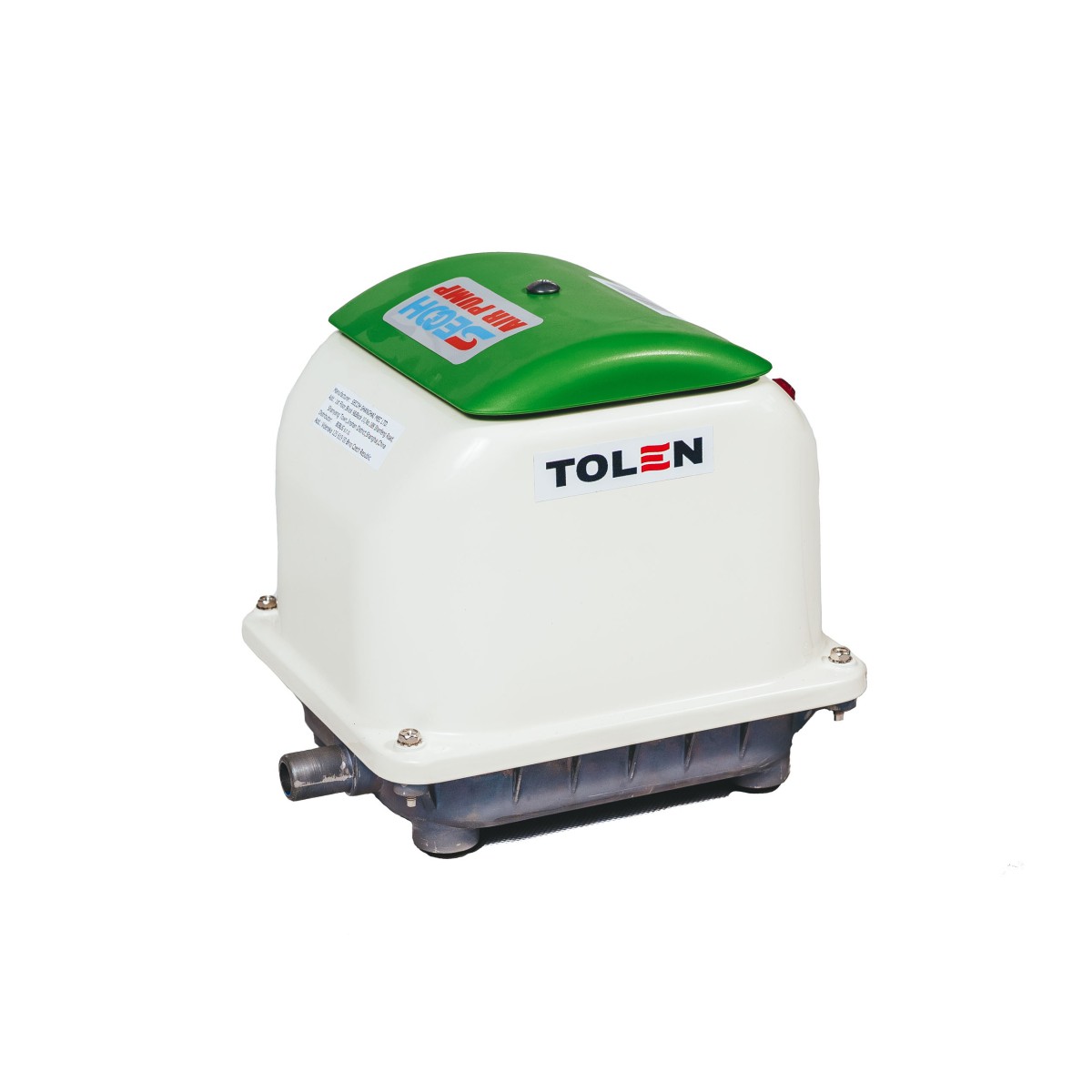

W zestawie została zastosowana profesjonalna dmuchawa dmuchawa membranowa SECOH JDK-S-60.

Ta pompa powietrza cieszy się dużym zainteresowaniem, a jej renomę zapewnia niewielka liczba awarii oraz imponująca wydajność.

▶️  SPECYFIKACJA

• Wydajność przy 200 mbar nadciśnienia - 60 l/min (3,6 m3/h)
• Napięcie zasilania - 230 V (50 Hz)
• Pobór mocy - 40 W
• Poziom hałasu - <36 dB
• Długość - 214 mm
• Szerokość - 185 mm
• Wysokość - 211 mm
• Waga - 6,5 kg
• Przyłącze powietrza 19 mm (wymiar zewnętrzny)

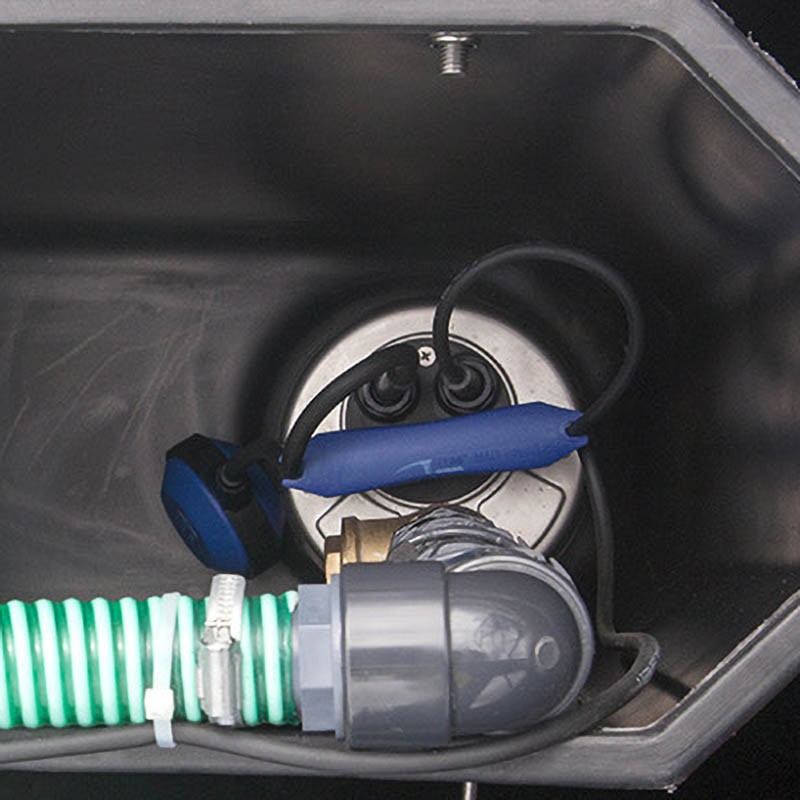

Grundfos KP 250 to wysokiej jakości pompa zanurzeniowa, stworzona do odwadniania i przepompowywania wody czystej lub lekko zanieczyszczonej.  W tej oczyszczalni przepompownia jest zintegrowana wewnątrz oczyszczalni.

Główne parametry techniczne:

• Moc silnika: 480 W
• Wydajność maksymalna: 11 000 l/h
• Maksymalna wysokość podnoszenia: 7,5 metra
• Średnica przyłącza: 1¼ cala
• Materiał korpusu: Stal nierdzewna
• Maksymalna wielkość cząstek stałych: 10 mm

Studnia chłonna znajduje zastosowanie przy oczyszczalniach biologicznych. Służy do rozprowadzenia ścieku na poletku z kruszywa zwanym studnią chłonną w przypadku, kiedy nie ma możliwości odprowadzenia ścieku do rowu melioracyjnego, cieku wodnego lub kanalizacji deszczowej.

DANE TECHNICZNE:

• Wysokość z pokrywą: 108 cm
• Pojemność: 350 L
• Średnica : 70 cm

Są to najprostsze urządzenia służące do odprowadzania wstępnie oczyszczonych ścieków do gruntu z oczyszczalni. Studnia chłonna posiada przepuszczalne otwory w dolnej części oraz nie ma dna dzięki czemu ścieki infiltrują do gruntu przez dno i ściany boczne oraz warstwy żwiru odpowiedniej granulacji. Kryteria lokalizacyjne dla studni chłonnych są analogiczne jak dla konwencjonalnych systemów drenażowych. Najważniejsze jest utrzymanie właściwej odległości pomiędzy dnem studni a poziomem wód gruntowych, która powinna wynosić min. 1,5m.

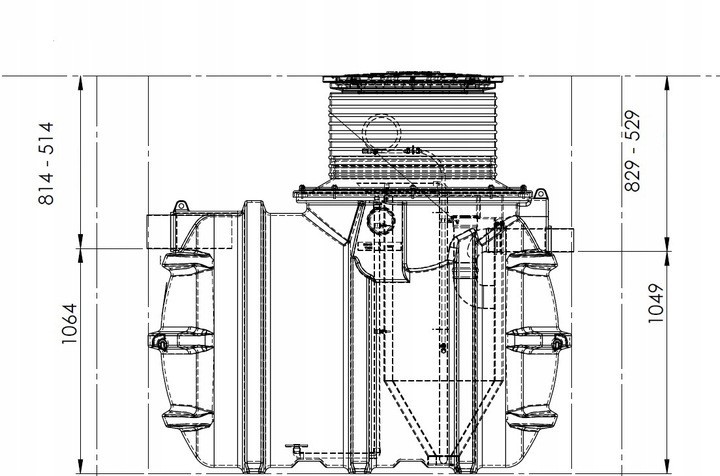

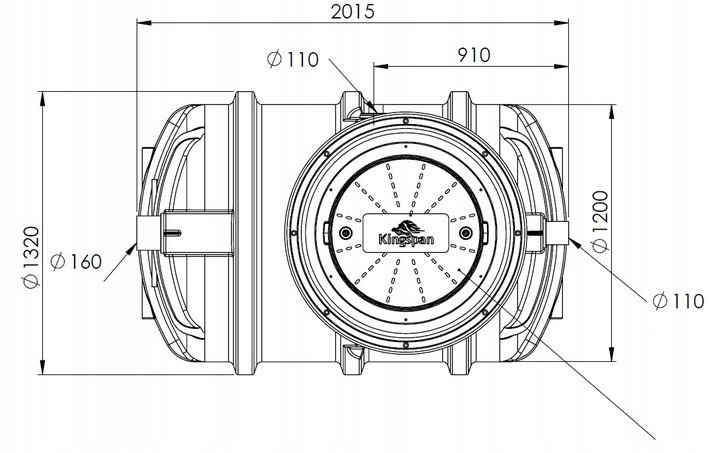

▶️ DANE TECHNICZNE

• Przepustowość - 0,6m3/doba
• Pojemność - 2000L
• Szerokość - 1320 mm
• Długość - 2015 mm
• Wysokość całkowita - 1878 mm (możliwość regulacji)
• Wlot - 160 mm
• Wylot - 110 mm
• Średnica włazu - 600 mm
• Wysokość do wlotu - 1064 mm
• Wysokość do wylotu - 1049 mm
• Waga - 135 kg

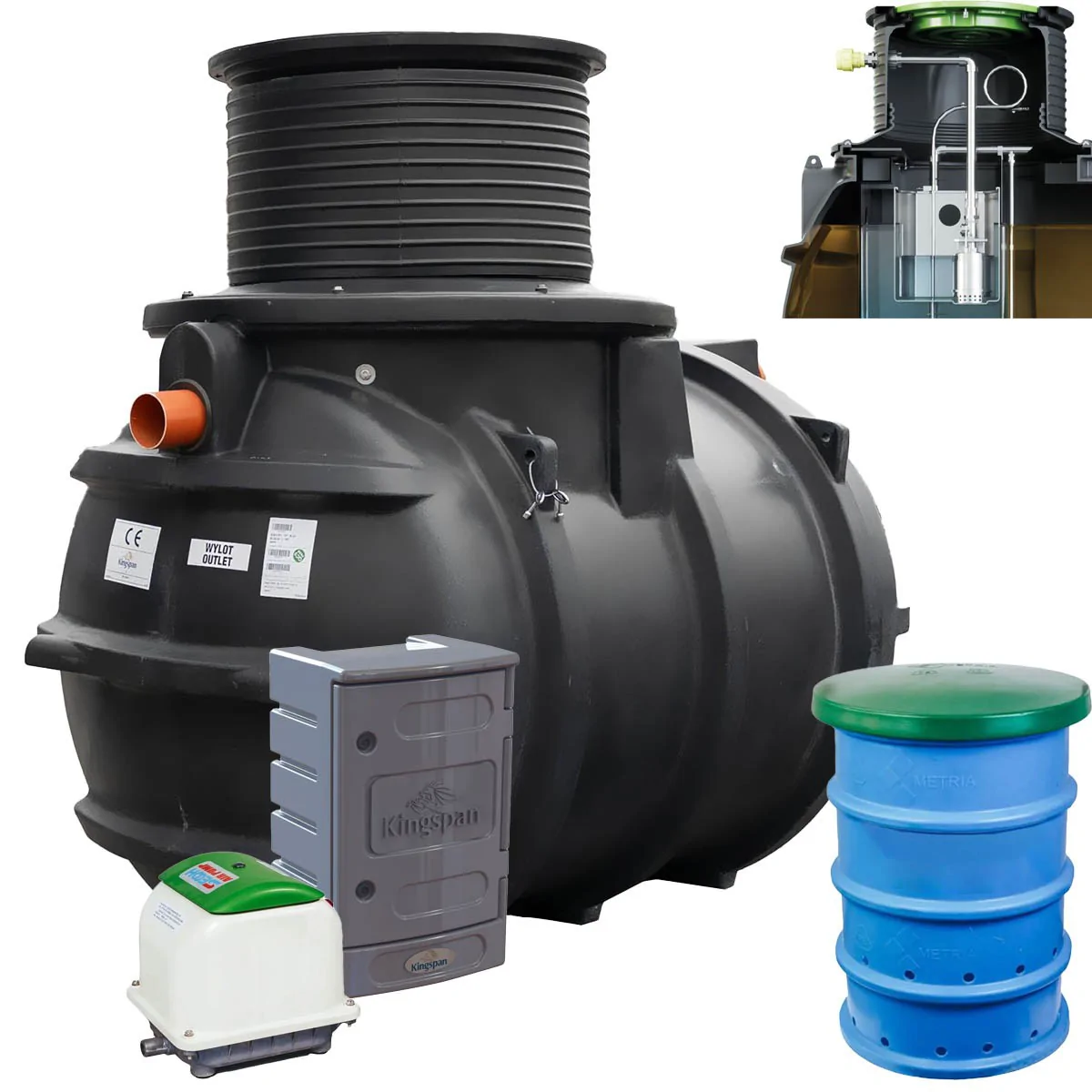

▶️ W ZESTAWIE

• Zbiornik Kingspan
• Dmuchawa membranowa SECOH JDK-S-60
• Szafa sterownicza
• Studnia chłonna z deklem - 1szt,
• Geowłóknina 0,5m szer - 36mb,
